東海機器工業 |
ホープGAS /エアー式・両框裁断機付框縫機 |
型式KF GAS型 |
框縫い裁断機 |
- 表の張り具合はゲージ表示で簡単に自由に微調整できます。又、表の種類に応じて一括張りも可能。
- 操作に困った際に役立つワンタッチリセットボタンを装備。
- 大型カラー液晶タッチパネル採用。万一のトラブルも安心。
- オプションにて、表の仮止め装置、自動糸切・糸止装置対応。
- 作業時間を大幅に短縮するマイコン自動運転。
- 半畳切断可能。(最小2尺7寸)
- 表張り装置の出し入れや表張り作業もエアーでワンタッチ。
- 短い表でもOK。今までよりさらに短い表も張ることができます。
- 床締め装置は、表にキズがつかず待針も不要で化学表に有効。
- 10~60㎜の床まで、切替無しで裁断。
- 裁断機の上げ下げエアー化し作業が楽々。
- 表押え装置の上げ下げを電動化し作業が楽々。
- ミシンが後退した後、自動で畳押えが緩み、跳ね上がります。
- 表張り機もミシンも畳の厚さに合わせてハンドルで簡単に自由に調整。
- 畳受けの採用で、床の位置合わせが楽々。
- フットスイッチを採用。両手を使える状態で作業ができます。
- 2段式押さえローラーの採用により厚さに関係なく糸締りがシッカリ。縁無畳に効果絶大。
- 曲り針のため仕上り厚13㎜まで対応。
- 薄畳時の床裏の糸の抜けが深くなりました。
- 身を縫う止め縫いで、縫い終わり糸のほつれを防止します。
- KF1.jpg SIZE:300x174(18.4KB)

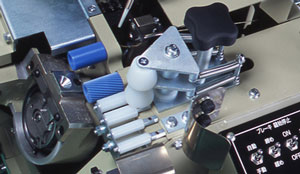

- 2段式押さえローラー
型式 |
KF GAS |
|
モーター |
200W×1 1/15 ブレーキモーター ミシン用 |
長さ |
3,380mm |
|
|
400W×1 1/20 サーボモーター 送り用 |
幅 |
2,250mm |
|
|
200W×1 1/200 ブレーキモーター 畳押え跳上用 |
高さ |
2,250mm |
|
|
300W×2 カッター用 |
台の高さ |
700mm |
|
|
400W×2 床締め用 |
重さ |
1,100kg |
|
|
200W×2 位置決め用 |
回転数 |
100回転/分 |
|
電源 |
単相100V 50/60Hz/三相200V 50/60Hz |
縫い方式 |
2本糸 ハシゴ縫い方式 |
|
必要電源 |
単相20A/三相20A |
縫着可能範囲 |
床幅~3尺3寸/厚さ5分~2寸 |
|
漏れ電流 |
30mA |
縫いピッチ |
25~45㎜(固定45mm) |
|
コンプレッサー(別売) |
400W以上 |
裁断可能床長 |
2尺7寸~6尺6寸 |
|
|
|
裁断可能床厚 |
10~60㎜ |
|
|
|
曲取可能寸法 |
±1寸(床幅3尺基準) |
|
|
|
|
|
